全自動四邊刨槽機

全自動 四邊刨槽機

在刨槽機問世以前，人們常常煩惱於過大的折彎 R 角、折彎尺寸不準確，以及部分工件無法單靠折彎機完成。刨槽機的出現很好地解決了這些問題。

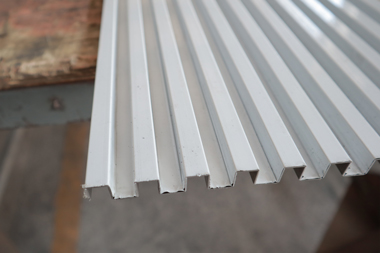

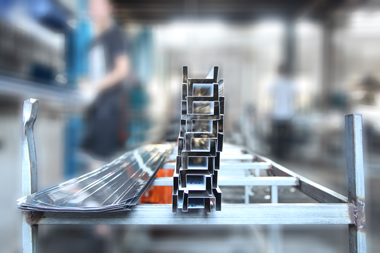

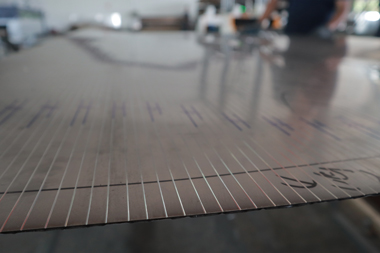

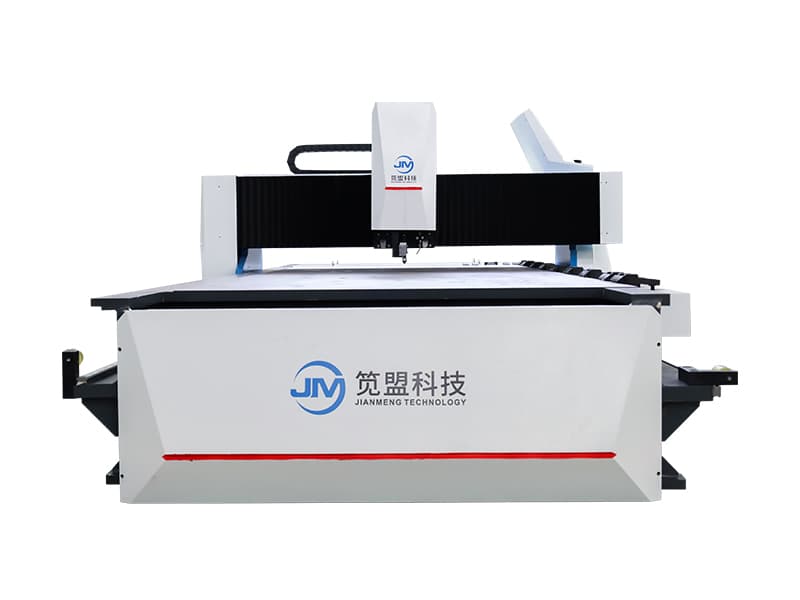

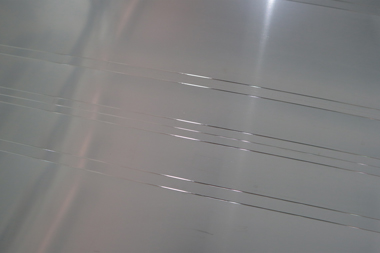

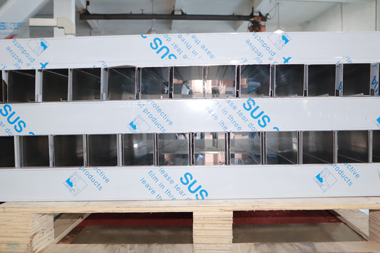

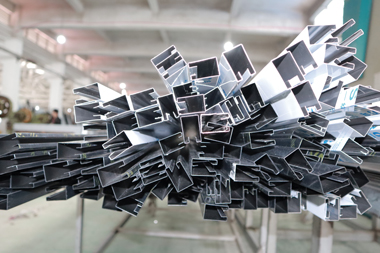

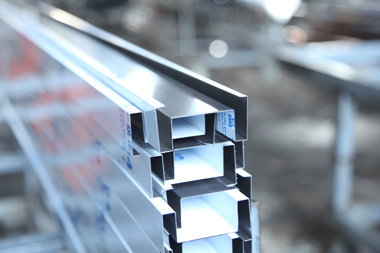

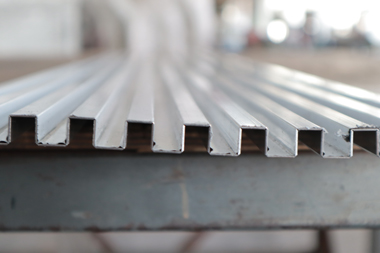

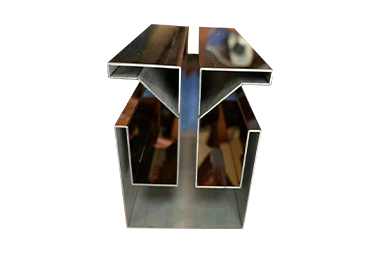

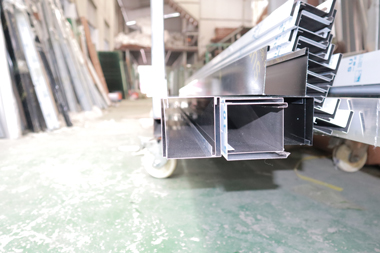

GSDM 臥式高速刨槽機是一款專業的刨槽設備，適用於所有金屬板材，如不鏽鋼板、銅板、鋁板、鍍鋅板等。刨槽是板材彎曲成形前的輔助工序，在需要彎曲成形的彎折線上，利用特殊的刀具刨出 V 型槽，使材料更容易彎折成形，且彎曲外角的 R 值可以做到極小。之後再透過折彎機或人工折彎成形，以此方式完成工件，達到所需的產品外觀要求。
V 型槽的深度、寬度、角度，可透過進刀量與刨刀形狀進行控制與保證。

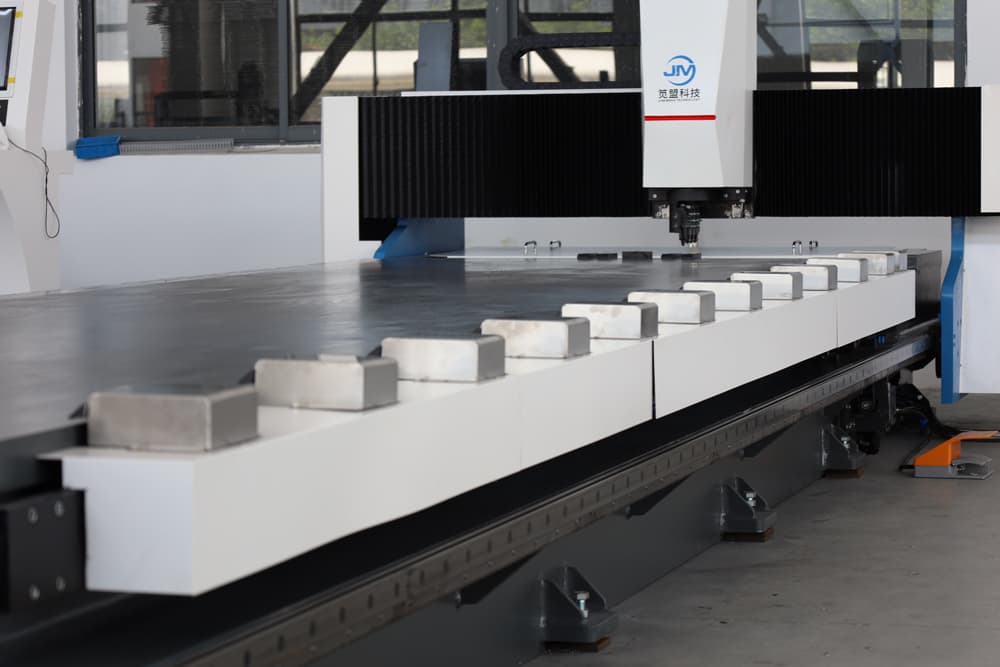

GSDM 刨槽機的**機座 (a) 與橫樑 (c) **皆採用框架式結構設計，工作台面使用低合金高強度結構鋼，整體剛性優異，堅固耐用；並依據機床加工工藝標準製作，經電爐回火處理，以消除焊接應力、減少設備變形；表面經噴砂處理，確保塗裝品質優良；機架由進口數控立體加工中心一次裝夾完成加工，確保各安裝面的平行度與垂直度。

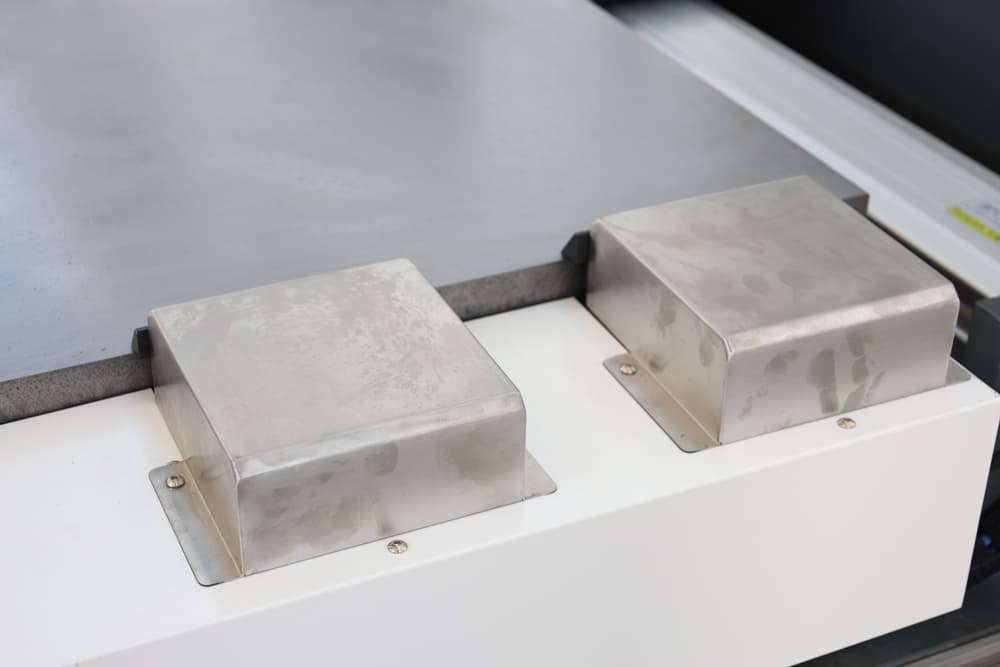

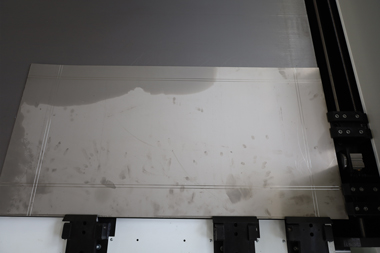

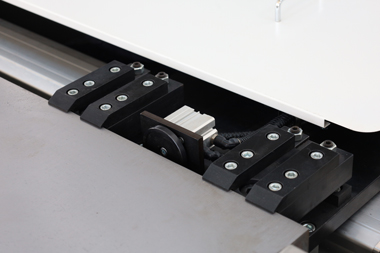

GSDM 刨槽機加工時採液壓夾緊系統固定工件，配置柔性夾緊與卸荷裝置：配備高精度導向系統、位置測量系統與液壓平衡功能，盡可能確保板材表面不受損傷。液壓壓緊裝置之壓力可調整，夾持可靠；液壓系統增設蓄能器補償，並採用電機間歇式運轉設計，有效節能並控制油溫。

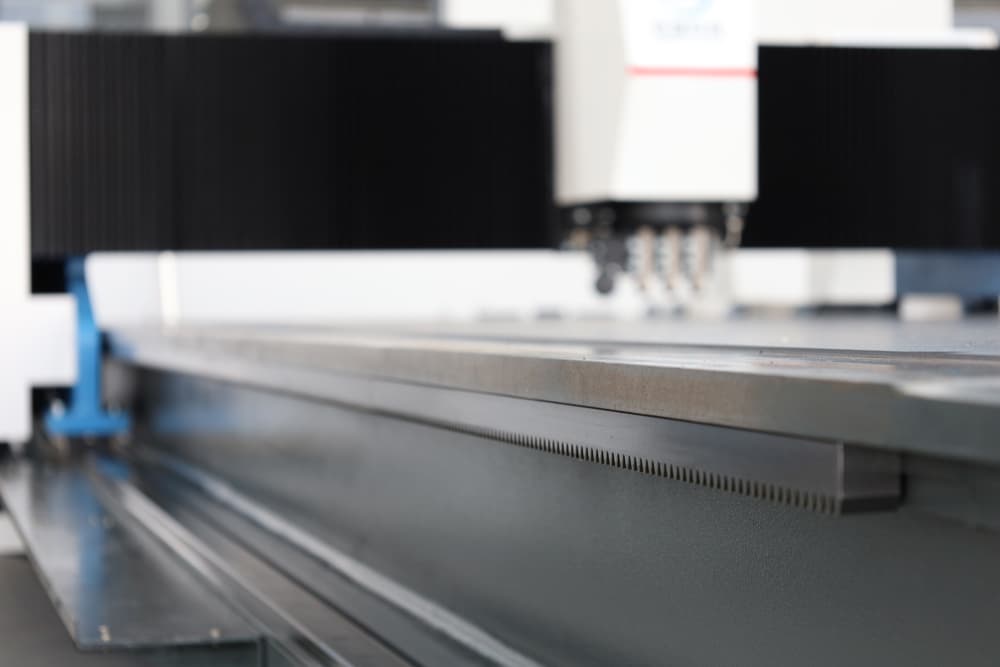

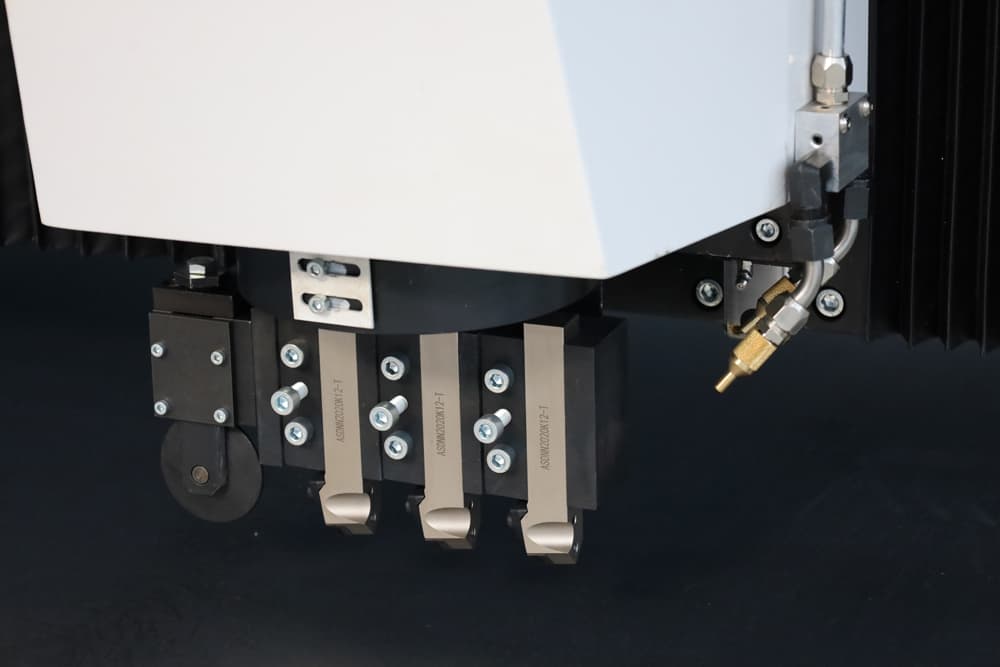

GSDM 刨槽機的**刀架 (b) **使用四把刀進行 V 槽加工，使切削量分配更均勻，有效降低工件變形風險；可選配微量冷卻系統，延長刀具壽命，降低生產成本。通用刀具夾持安裝面可滿足各類刀具裝夾需求，白鋼刀與合金刀可互換。刀架移動裝置採用研磨級滾珠螺桿與重載線性導軌，確保加工精度。

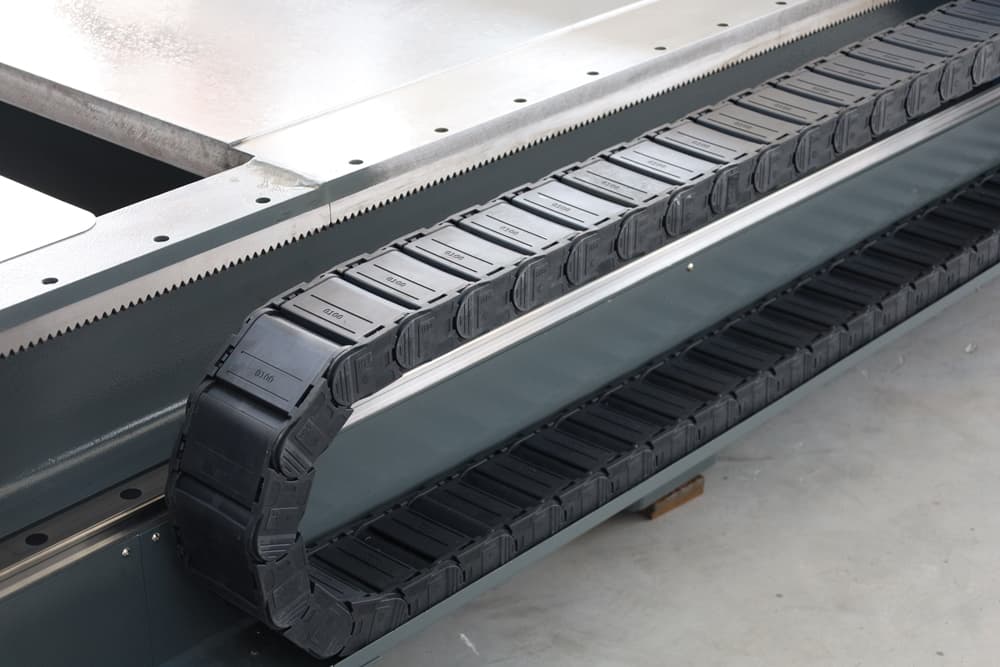

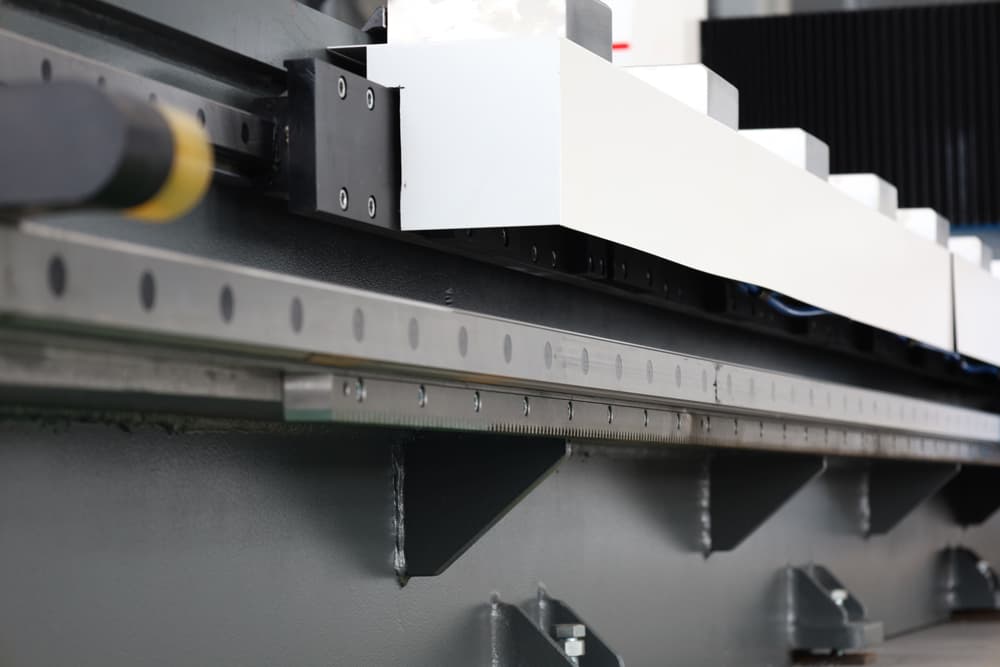

橫樑部分採用兩組研磨斜齒輪與高精度斜齒條導軌傳動，並具備變頻調速功能。雙導軌結構使橫樑進給穩定高效。

功能亮點介紹：

• 雙倍動力
  設備由兩個伺服電機搭配兩組齒輪齒條聯合驅動，扭力大、速度快、運行平穩。
• 自動計算內外徑
  系統可依據輸入的尺寸與選擇的內徑/外徑功能，自動計算槽距，降低操作難度，減少人力成本。
• 可視化圖片編輯
  針對複雜圖形，特別是需雙面加工的板材，可直接手繪 2D 圖形進行編程，操作直觀，降低技術門檻。
• 折彎效果即時展示
  系統可根據輸入數據即時顯示折彎效果圖，避免因錯誤輸入或遺漏造成材料浪費。
• 刀架自潤滑系統
  刀架配備自潤滑功能，在上下移動過程中同步進行潤滑，顯著減少刀架磨損、延長使用壽命。
• 間歇式工作液壓站
  有效避免油泵長時間運轉導致油溫或電機溫度過高，達到節能降耗目的，亦可延長油管與密封圈壽命。
